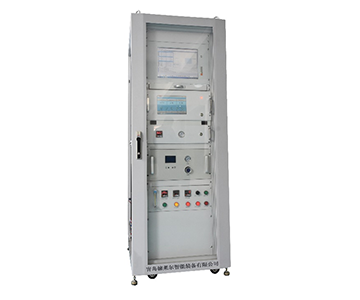

FID检测仪

FID检测仪

应用范围:FID检测仪,即氢火焰离子化检测器,其工作原理是以氢气在空气中燃烧为能源,载气(N2)携带被分析组分和可燃气(H2)从喷嘴进入检测器,助然气(空气)从四周导入,被测组分在火焰中被解离成正负离子,在极化电压形成的电场中,正负离子向各自相反的电极移动,形成的离子流被收集极收、输出,经阻抗转化,放大器(放大107~1010倍)便获得可测量的电信号。

详细介绍

◮产品概述

FID检测仪,即氢火焰离子化检测器,其工作原理是以氢气在空气中燃烧为能源,载气(N2)携带被分析组分和可燃气(H2)从喷嘴进入检测器,助然气(空气)从四周导入,被测组分在火焰中被解离成正负离子,在极化电压形成的电场中,正负离子向各自相反的电极移动,形成的离子流被收集极收、输出,经阻抗转化,放大器(放大107~1010倍)便获得可测量的电信号。


技术原理

FID检测仪采用气相色谱法原理,采用三个定量环、一个六通阀、两个十通阀、一根分离甲烷的色谱柱、一根烃色谱柱、一根分离苯系物的色谱柱,两个FID检测仪的解决方案。在确保各项性能指标均达到标准的前提下,实现较高的测试。

通过高温采样泵将样品抽到定量环中定量,六通阀和十通阀同时切换,烃定量环中的样品快速通过烃柱到达FID检测仪,测定烃浓度,甲烷定量环中的样品通过填充柱,样品在填充柱中分离,甲烷经过填充柱到达FID,测定甲烷浓度,苯系物通过预柱和分析柱分离,然后六通阀和十通阀同时切换至原始位置,利用反吹的方式将仍滞留在填充柱中的非甲烷烃通吹扫至出口,利用反吹的方式将预柱中比苯系物沸点高的误差吹扫至出口,完成检测。通过烃和甲烷含量的差值计算得到非甲烷烃的含量,极大缩短分析周期。

系统每个分析周期完成后即可生成一组同时包含目标组分的定性定量数据。系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能,组网灵活,运行成本低。同时,系统采用模块化结构,组合方便,并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。


设备组成

FID检测仪子系统主要由采样探头、伴热管线、预处理单元、 VOCs分析仪、电控单元组成,测量时烟气由机柜内的高温采样泵抽取,样气全程高温在180℃以上,经由采样探头、高温伴热管线、除尘过滤器后通入VOCs分析仪进行测量。为保证测量的长期准确性,系统集成有氮气、标气和零气,定期对系统进行零点和量程的标定。


技术参数

测量原理:气相色谱法

检测器:氢火焰离子化检测器(FID)

分辨率:0.01ppm

量程:甲烷(0-1000ppm);非甲烷烃(0-1000ppm);苯系物(0-1000ppm);

检出限:甲烷≤0.04ppm;非甲烷烃≤0.01ppm;苯系物≤0.05ppm

基线漂移:≤5 ×10-12A(30min)

重复性: RSD7≤2%F.S.

量程漂移:≤3%F.S.

分析周期:2min-20min(可选)

色谱柱:支持填充柱,毛细血管柱;

柱箱温度稳定性:<0.5℃

阀类型:高温转阀 温度<200℃

气路接口:1/8″不锈钢卡套螺纹接头

样气输入流量:200ml/min

氢气输入参数:H2,≥99.999%,(0.30±0.01)MPa

空气输入参数:除烃空气,≥99.999%,(0.30±0.01)MPa

载气输入参数:N2≥99.999%,(0.30±0.01)MPa

辅助气输入参数:无油压缩空气 0.45~0.6MPa

远程控制:支持,可做参数设定、图谱处理、校准;

供电要求: 220VAC±10%,50Hz  500W

通讯方式:RS232、以太网

人机界面:触摸液晶屏

工作环境:温度:5-35℃;湿度:20-90%RH
