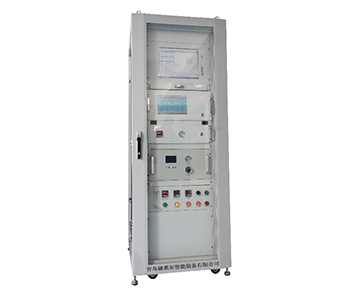

FID在线监测系统

FID在线监测系统

应用范围:FID在线监测系统主要由采样探头、伴热管线、预处理单元、 VOCs分析仪、电控单元组成,测量时烟气由机柜内的高温采样泵抽取,样气全程高温在180℃以上,经由采样探头、高温伴热管线、除尘过滤器后通入VOCs分析仪进行测量。为保证测量的长期准确性,系统集成有氮气、标气和零气,定期对系统进行零点和量程的标定。

详细介绍

◔产品概述

FID在线监测系统主要由采样探头、伴热管线、预处理单元、 VOCs分析仪、电控单元组成,测量时烟气由机柜内的高温采样泵抽取,样气全程高温在180℃以上,经由采样探头、高温伴热管线、除尘过滤器后通入VOCs分析仪进行测量。为保证测量的长期准确性,系统集成有氮气、标气和零气,定期对系统进行零点和量程的标定。

系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能,组网灵活,运行成本低。同时,系统采用模块化结构,组合方便,并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。


FID 在线监测系统设备组成

 • 高温采样探头、伴热管和温压流一体机及湿度仪,以及置于小屋中的控制机柜、标气和气体发生器组成。

 • 采样探头负责烟气采样,内置陶瓷滤芯用于过滤烟气中的粉尘。

 • 伴热管线高温伴热避免烟气中水蒸气冷凝。

 • 温压流一体机用于测量烟囱或烟道内烟气的温度、压力和流速。

 • 湿度仪用于测量烟囱或烟道内烟气的湿度。

 • 控制机柜内置电控单元、工控机、加热盒、高温泵等。

 • 气用于校准分析仪表,零气发生器、氢气发生器、高纯氮气瓶提供气源。

 • 空压机产生压缩空气,用于对伴热管线、采样探头、温压流进行定期反吹。


FID 在线监测系统特点

优化了电子压力控制单元,优化流路控制和温度控制,提高分析精度;

实时环境温度和压力补偿,适应多种环境条件;

特殊的阀箱设计,既支持固定污染源废气,也支持环境空气;

自动校准功能,可设定周期性自动校准和质量控制点;

响应时间短,分析时间短;

支持一台仪器对多个工况点实施循环监测;

实现模块化设计和功能化区块,可根据客户需求定制功能模块;

内置工控机,触摸屏设计,支持 web 远程操作;

支持与前段各种前处理设备信号对接;

数据输出支持与工控机连接。


FID 在线监测系统技术参数

 • 测量原理:气相色谱法

 • 检测器:氢火焰离子化检测器(FID)

 • 分辨率:0.01ppm

 • 量程:甲烷(0-1000ppm);非甲烷烃(0-1000ppm);苯系物(0-1000ppm);

 • 检出限:甲烷≤0.04ppm;非甲烷烃≤0.01ppm;苯系物≤0.05ppm

 • 基线漂移:≤5 ×10-12A(30min)

 • 重复性: RSD7≤2%F.S.

 • 量程漂移:≤3%F.S.

 • 分析周期:2min-20min(可选)

 • 色谱柱:支持填充柱,毛细血管柱;

 • 柱箱温度稳定性:<0.5℃

 • 阀类型:高温转阀 温度<200℃

 • 气路接口:1/8″不锈钢卡套螺纹接头

 • 样气输入流量:200ml/min

 • 氢气输入参数:H2,≥99.999%,(0.30±0.01)MPa

 • 空气输入参数:除烃空气,≥99.999%,(0.30±0.01)MPa

 • 载气输入参数:N2≥99.999%,(0.30±0.01)MPa

 • 辅助气输入参数:无油压缩空气 0.45~0.6MPa

 • 远程控制:支持,可做参数设定、图谱处理、校准;

 • 供电要求: 220VAC±10%,50Hz  500W

 • 通讯方式:RS232、以太网

 • 人机界面:触摸液晶屏

 • 工作环境:温度:5-35℃;湿度:20-90%RH
