CEMS烟气在线监测系统分析小屋也称为现场分析小屋

来源:http://www.qddle.cn/news845897.html  发布时间:2022-7-31 13:50:00

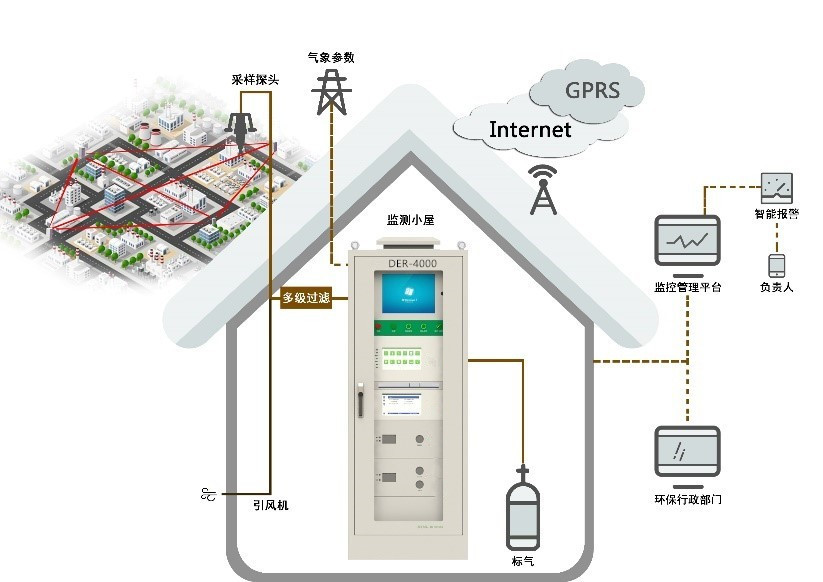

       CEMS烟气在线监测系统分析小屋也称为现场分析小屋。它是一个用于装置剖析仪的关闭结构,剖析仪的操作和保护在驾驭室内进行。剖析小屋集在线气体剖析仪和样品处理体系于一体,配备有供配电、空调体系、照明、载气、标准气、外表风等气体剖析仪所需的根本设备。

       施工要求
       CEMS烟气在线监测体系剖析舱:方位挑选原则为“接近原则”,应尽或许接近采样探头,采样探头的加热传输管道应尽或许短
墙体:应运用适当的材料,以满意相关的结构和安全要求;(砖墙:墙体结构为实心砖,内外墙均刷混凝土和白色粉煤灰,机舱屋顶现场浇筑混凝土,屋顶平整,做防漏隔热处理;
       地上:室内地上标高应至少高于室外地上标高200mm;地上应防滑、防渗,必要时应选用耐酸碱地上。地基荷载强度2000kg/m2;
       窗户:应运用关闭的固定窗户;
       开口:将墙壁放在监控室机柜的反面(如有必要,依据现场接线的方便程度,侧壁也能够)。样气管道和电缆管道在距地上2.5m处开口,开口尺度为Φ90mm圆孔,1孔;机柜后壁接近地上底部开孔,孔尺度为ф40mm,开一个孔,作为废气和废水排放口;排风机装置在站房内,并预留装置排风机的孔洞方位。具体开口尺度应依据所购排气扇的尺度确定;装置空调的开口尺度为Φ90mm圆孔;
       防雷:体系外表设备的工作电源应有良好的接地措施,接地电缆应大于4mm2的单芯铠装电缆;渠道、监控站房、交流电源设备、机柜、仪器设备外壳、管道电缆屏蔽层和套管的防雷接地可选用厂区保护接地网,选用多点接地方法;电源线和信号线应配备避雷器。
       尺寸
       L剖析舱的运用面积不得小于9平方米;
       2、室内净高:2800mm~3000mm;
       3放置一个别积为800mm*700mm*2000mm的机柜。
       室内环境
       CEMS剖析柜对环境温度和湿度有必定的要求,要求环境温度在20~35℃(典型温度为25℃),相对湿度在80%以下。因而,需要在CEMS烟气在线监测体系的剖析舱内装置通风设施和空调(1P)。空调应具有呼叫时主动复位功能,现场无激烈振动。
       电源
       220VAC,50Hz,10kW,牢靠接地,一般接地电阻要求≤ 4欧姆。用户接纳CEMS烟气在线监测体系剖析舱配电箱。配电箱配备三个空气       开关,标准分别为60A、30A和30A;还有一套220VAC电源插座。电源线通过电缆沟进入外表剖析柜下方,剖析柜与墙体的距离不小于500mm。

       照明
       考虑到CEMS剖析柜的装置、保护等日常操作,需要装置照明,照明开关配备三线或二线插座。
       气液衔接和排放
       在指定方位预留样气进口、冷凝液出口和尾气出口。
       反吹气源
       排气流量不小于240l/min,压缩空气容量不小于50L,排气压力不小于0.8MPa的反吹气源;并确保回风气源长期不间断供应,确保设备正常运行。G1/2“内螺纹球阀或ф8mm管道或快速接头。
